全消音室（无响室）设计与建造

什么是全消音室

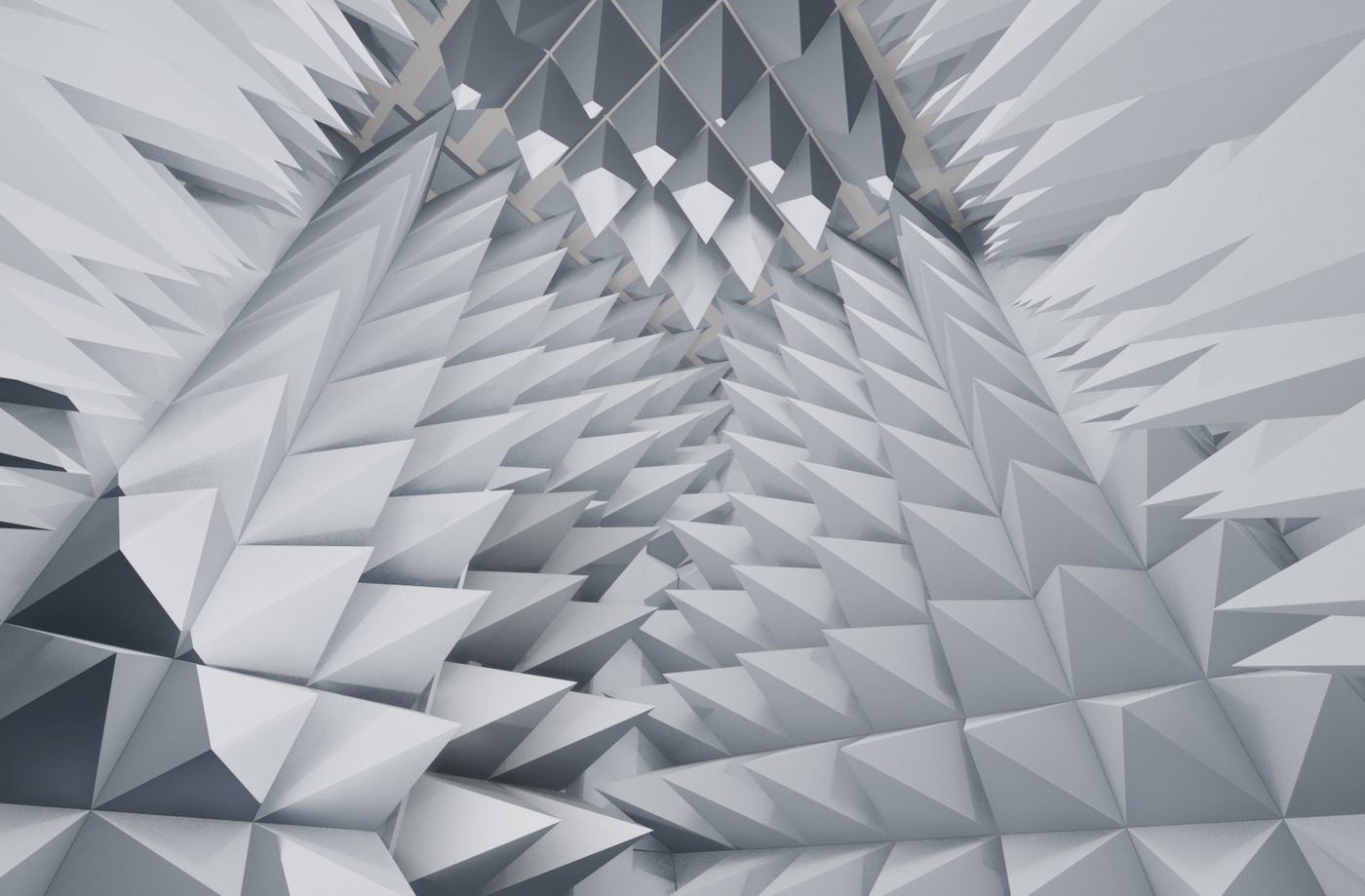

全消音室又称全消声室、无响室、无音室。它是一间没有反射的房间： 六个界面（地面、顶面、四壁）全部铺设吸声性能良好的吸声结构， 使室内不产生声波反射，从而模拟自由声场（Free Field）—— 即声源处于无限大开放空间、声波向四周均匀辐射而不受任何边界反射影响的状态。

吸声材料要求吸声系数大于 0.99，一般采用渐变吸收层，形式为吸声尖劈或圆锥形吸声体。 六个界面全铺吸声材料的，即为全消声室（简称全消室）。 它通过房中房结构同时切断空气传声与固体传声两条噪声路径， 是精密声学测量与产品噪声测试的基础设施。

适用场景

凡需要精密测量声压级、声功率级，或需要排除房间反射与外部噪声干扰的测试环境，都适用全消音室：

• 医疗器械：呼吸机、听力计、输注与植入器械的噪声与声学性能测试
• 音响与音频电器：音箱、扬声器单元、耳机与功放的研发与品控
• 汽车 NVH：整车与零部件的噪声测量
• 家用电器：吸尘器、扫地机器人等的产品噪声测试
• 电子与通信设备：产品噪声测试与声学性能测试
• 科研与计量：声学材料研究、传声器校准、实验教学

测量误差要求在 ±1 dB 以内、或需测量声源方向特性的，一般都设计全消声室。

分类与选型

按声学特性和使用场景的不同，声学实验室通常分为三类：

三种类型在吸声处理、结构设计和造价方面差异显著，需按实际测试需求选择。 半消声室自 20 世纪 70 年代起发展起来：除要求地面为硬质刚性反射面外，其余与全消声室相同； 声源与接收器置于地面时两者之间只有直达声而无反射声。

另有一类平板消音室，以平板吸声替代尖劈，高度占用小、低频性能弱于尖劈， 适合净空受限或只需中高频的环境。

两种建造形式

建筑类适合中大型，模块组装适合小型；可按可用净空、目标指标与工期选择。

关键指标

全消音室的性能一般用检定自由场的方法检验： 点声源在其中产生的声压应与到声源的距离成反比，实测声场与理想自由场的偏差， 是衡量性能优劣的主要指标，常规声学测试要求该偏差不大于 ±1 dB。 下列指标均按项目目标定制，在方案阶段确定。

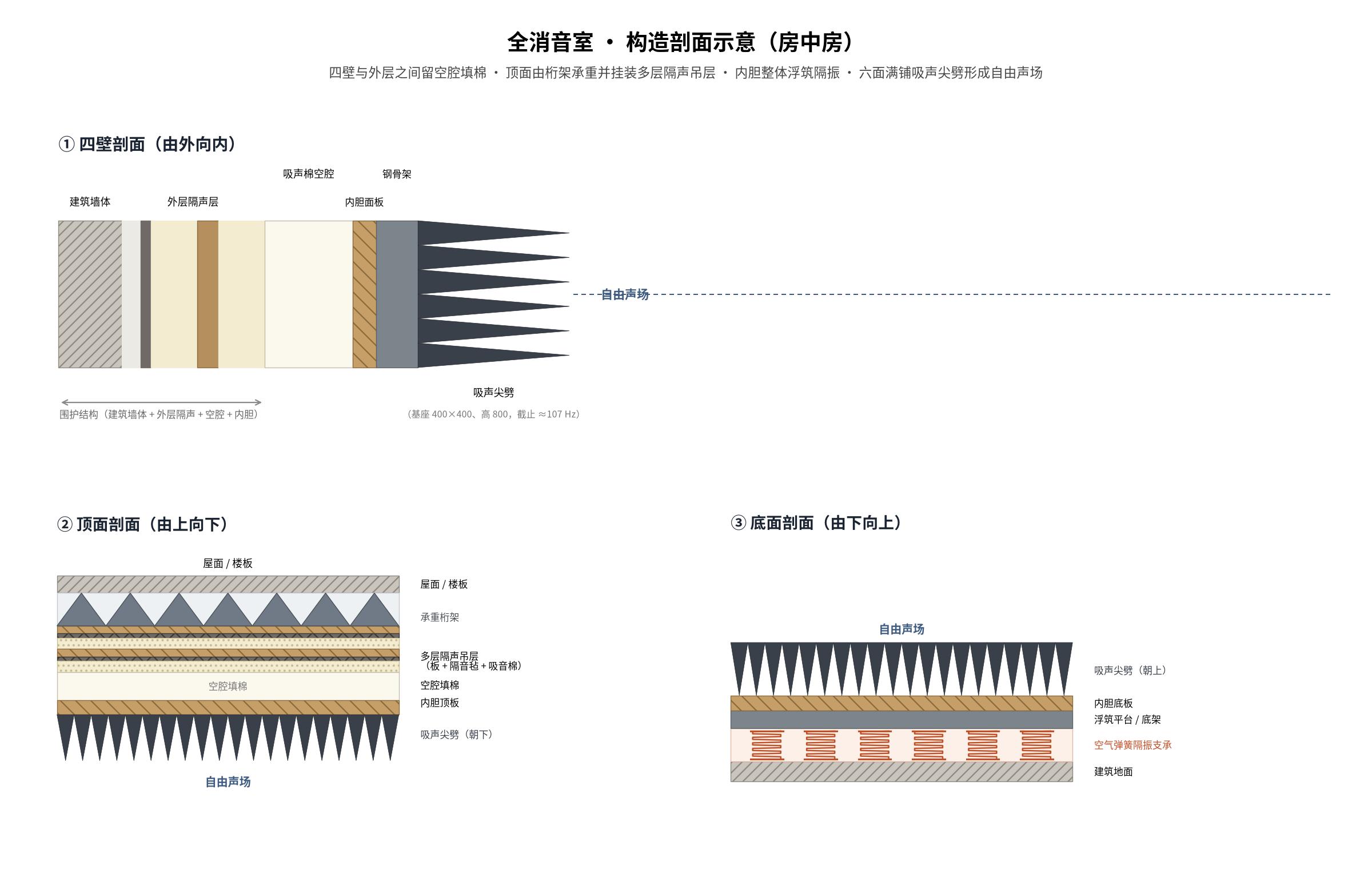

房中房结构与构造

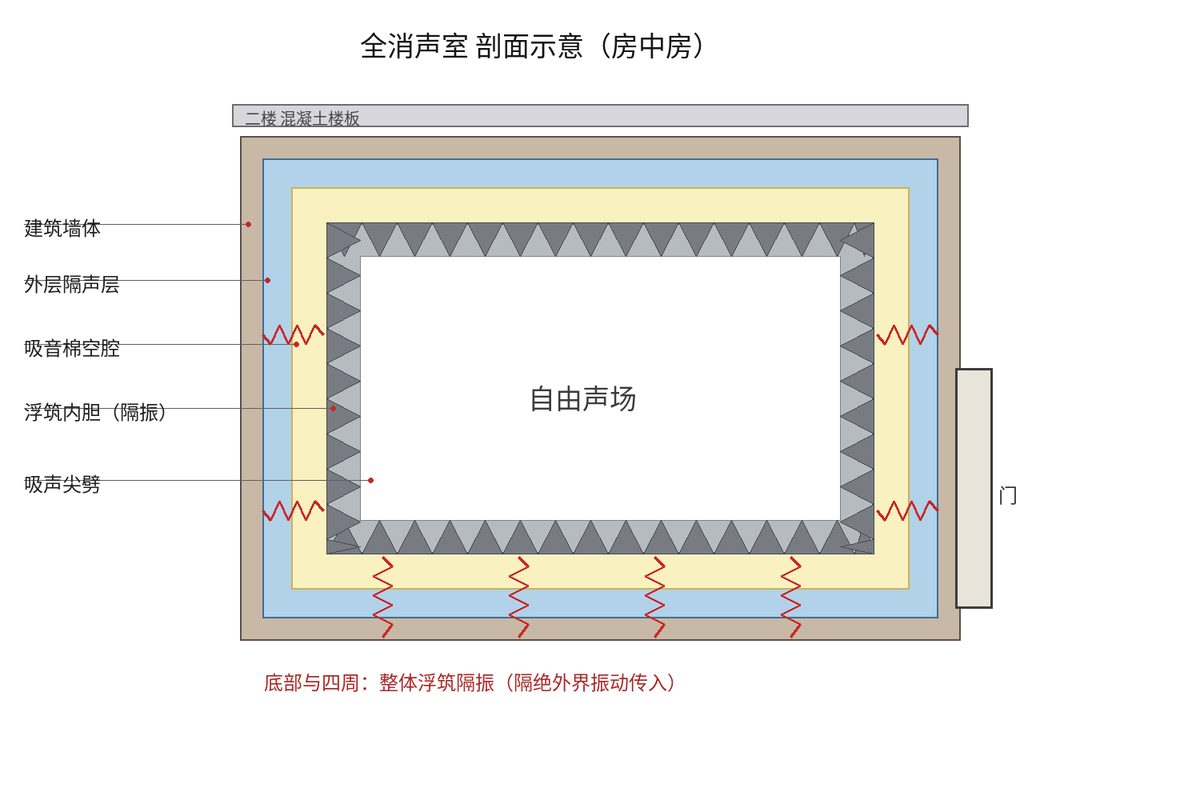

全消音室为房中房构造：建筑外层与内胆之间留空腔，空腔填聚酯纤维棉吸声， 内胆整体浮筑隔振，内胆六面满铺吸声尖劈。外界噪声经空气传声与 固体传声两条路径进入，需同时切断。

1. 建筑墙体　第一道质量隔声，挡住外来空气声。
2. 外层隔声层　提高外墙隔声量，并形成气密外壳。
3. 顶部承重桁架　屋面加桁架承重，其下挂装多层隔声吊层；承重能力大，顶部有管线时也能从容施工多层隔声结构。
4. 吸声棉空腔　吸收声能、抑制共振；填棉须蓬松不压实，压实会形成机械旁路。
5. 浮筑内胆　空气弹簧支承 + 侧向拉簧球铰约束，与建筑脱开，隔离货梯、风机等结构传声。
6. 内胆面板　内层气密与质量，与外壳构成双层隔声；接缝双道密封。
7. 吸声尖劈　六面满铺，基座 400×400 mm、高 800 mm 时截止频率约 107 Hz。
8. 隔声门与声闸　两道门加声闸、不同时开启；双道密封、滑到位压紧；门框与建筑独立、不刚性相连。
9. 气密密封　板缝、墙角、门框、穿墙点全部用声学级弹性密封胶封闭。
10. 服务与穿口　强弱电分腔分侧；建筑侧与内胆之间柔性接驳，不得刚性连接。

顶面构造按现场条件选型。当顶部无管线、且顶部隔声层自重较轻时，可用 轻钢龙骨隔音吊顶配阻振吊钩（不用刚性吊杆）与楼板脱开； 当顶部有管线、或需承载多层隔声结构时，采用屋面桁架承重、 其下挂装多层隔声吊层的方式——桁架承重能力大，下方可从容建造多层隔声结构。 无论采用哪种，顶部隔声层必须在内胆立起之前完成——内胆立起后顶部空间被封闭，无法再施工。

隔声门与声闸

门是消声室最容易漏声的位置。常见做法是设两道门加声闸，两道门不同时开启； 门扇双道密封、滑到位手柄压紧；门框与建筑独立、不刚性相连，避免门框成为结构传声桥。 门区附近的吸声尖劈按交错规则排布，避免门后出现声学缺陷。

我们的做法与设计要点

以下几点是我们设计中重点控制的地方：

先算后建：仿真驱动的声学设计

我们不只是按图施工的工程承包方。项目承接前先建立房间声学与结构振动的计算模型， 把指标算清楚再定结构，让每一层材料都有依据：

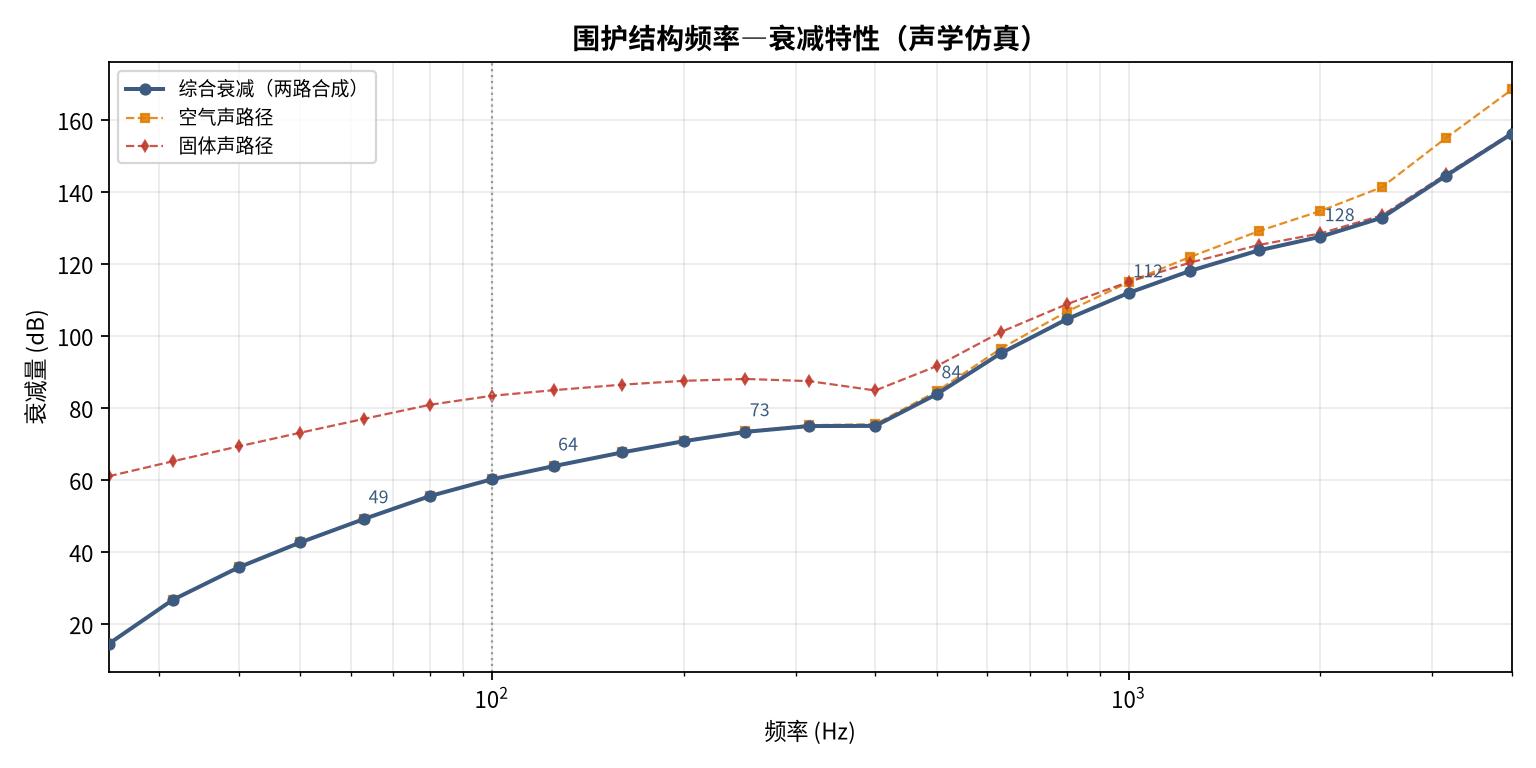

• 传递路径分析　量化空气声与固体声两条路径，找出真正起控制的薄弱环节，不盲目加厚。
• 围护隔声计算　按多层围护的面密度、空腔与龙骨做法计算隔声量，确定层数与构造。
• 浮筑隔振核算　计算隔振系统固有频率与隔振效率，校核空气弹簧选型、数量与布置。
• 指标预测　预测自由场截止频率、自由场半径与背景噪声（本底噪声），给出可达指标与风险点。
• 按实测基线修正　以现场背景噪声、振动与周边声源实测数据校核模型，方案阶段就判断指标能否兑现。

设计与施工由同一团队负责，指标责任不分家——避免「照图施工、建成后才发现不达标」的返工， 这也是我们与单纯工程化供应商的区别。

交付范围与报价构成

报价覆盖从勘察到验收的完整工作内容：

• 现场勘察与实测：建筑净空、地面标高、背景噪声与振动基线、周边噪声源与振动源
• 结构与隔振方案设计；噪声与振动仿真计算；本底噪声预测
• 施工图与节点详图；加工件清单；施工顺序与检查点交底
• 构件生产加工：外层隔声层、浮筑内胆、隔声门与声闸、吸声尖劈、预制密封模块
• 现场砌筑与安装、高空作业、气密密封、填棉、设备搬入与就位固定
• 空气弹簧充气调平与侧向约束；声学调试；实测与验收文件

服务流程

1. 现场勘察与实测
2. 方案设计与仿真
3. 施工图与交底
4. 构件加工
5. 现场安装
6. 充气调平与调试
7. 实测验收与交付

造价按项目核算，取决于房间尺寸、目标背景噪声、截止频率、围护层数、隔振等级与现场高空条件， 需按现场条件正式报价。建议同时向 2–3 家供应商正式询价后比对， 并核对报价是否包含上述交底文件、公差控制与实测验收。

执行标准与验收

• ISO 3745　声压法测定噪声源声功率级——消声室与半消声室精密法
• GB/T 6882　等同采用 ISO 3745，消声室和半消声室的声功率级精密测定
• JJF 1147-2006　《消声室和半消声室声学特性校准规范》，规定自由声场频率范围、空间范围的确定方法与校准要求
• ISO 26101　自由场环境声学性能的鉴定（qualification of free-field environments）
• ISO 7779 / GB/T 4214　设备噪声发射测量，视被测试件对应标准采用

具体适用版本与验收指标以合同约定为准。竣工后实测背景噪声、振动、 自由场（截止频率与偏差）、隔声量，并记录竣工图与验收文件。

两项关键设计取舍

全消音室的两项指标相互牵制，我们在方案设计阶段一并核算：
