开关矩阵

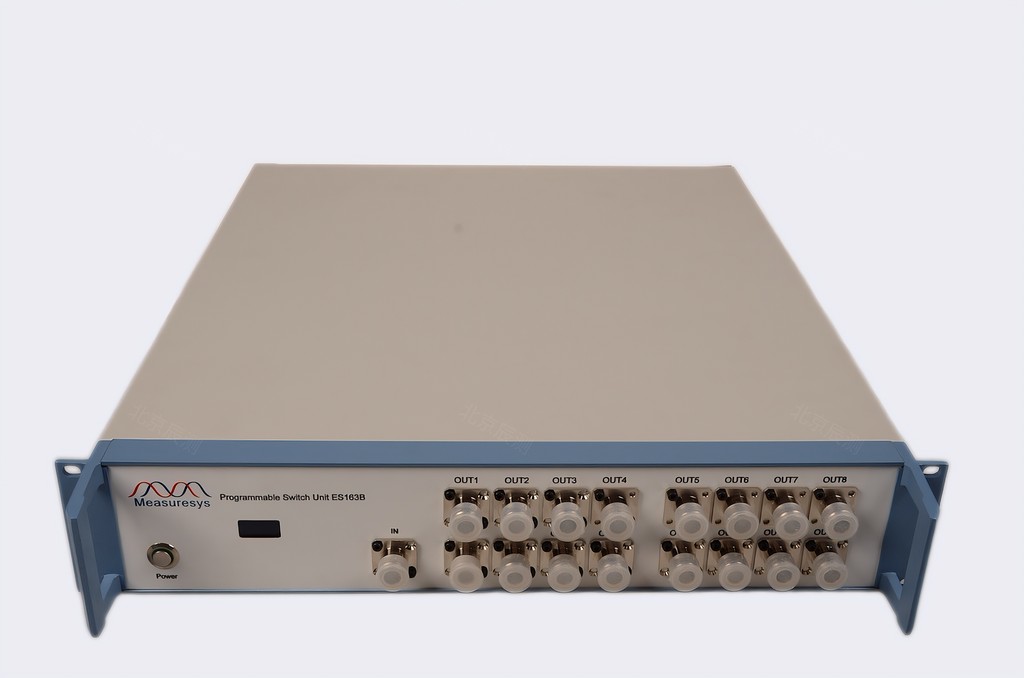

射频开关矩阵
面向多端口 DUT 的射频自动路由子系统：把仪器与多路被测端口之间的连线 固化在设备内，程控切换通路，代替人工插拔。
- 10 MHz – 50 GHz
- 机械 / 固态开关
- LAN 程控
- 逐通路 S 参数交付
什么是射频开关矩阵
射频开关矩阵（RF Switch Matrix）是在测试仪器与被测件（DUT）之间自动路由射频信号的子系统， 是一类由开关器件构成的独立产品品类。
它由 M 个输入端口、N 个输出端口（M≤N） 构成，内部采用矩阵式架构， 支持每个输入到任意输出的切换导通，同一时刻最多可导通 M 条通道，实现通道的自由组合； 未导通的通道可切换至内部匹配负载。
它把多台仪器与多路被测端口之间的连线固化在设备内部，由程控开关按需切换， 代替人工反复插拔，使多场景、多频段的测量自动完成，并减少对 DUT 与接头的插拔损伤。
典型被测对象是多端口 DUT：多端口天线、多端口微波器件、高速数字差分电缆束等； 也用于多台仪表（频谱仪、接收机等）与宽频低增益 / 窄频高增益天线组之间的互联。
从简单的 1×6，到 16×16 非阻塞全通（non-blocking full access）矩阵， 均属「开关矩阵」这一品类；核心特征是由开关器件构成的路由网络。
它解决什么问题
| 典型需求 | 开关矩阵的价值 |
|---|---|
| 人工换线慢、易错、拖慢节拍 | 自动路由，缩短总测量时间 |
| 多场景反复插拔，损伤 DUT 与接头 | 通路固化，插拔次数大幅下降 |
| 昂贵仪表想共享复用 | 一套仪器经矩阵接多路 DUT |
| 每条通路状态难追溯、难验收 | 逐通路 S 参数留档 |
| 多台仪表与宽频低增益 / 窄频高增益天线组难适配 | 轻松互联，按动态需求动态调整通路 |
关键射频指标
开关矩阵按开关类型分为机械与固态两类，二者在插损、隔离、速度、寿命上各有取舍：
| 指标 | 机械开关 | 固态开关 |
|---|---|---|
| 插入损耗 | 低，精密测量首选 | 较高，随矩阵规模放大（约 4 ～ 17 dB） |
| 隔离度 | 高，>90 dB | 良好，典型 70 ～ 90 dB；低成本小模块可低至 ~30 dB |
| 驻波比 SWR | <1.2:1 | ≤1.35 ～ 1.5 |
| 插损重复性 | 0.03 dB | 视器件 |
| 切换速度 | ms 级（约 10 ～ 20 ms） | 快：控制 ≤10 ms，触发可到 ≤4 µs |
| 开关寿命 | 约 5,000,000 次 | 极长 / 近似无限 |
| 功率容量 | 较高 | 较低（P-1 约 30 ～ 36 dBm） |
| 适合 | 低插损、高隔离的精密测量 | 高速切换、长寿命、频繁切换场景 |
典型配置范围
| 典型规模（M×N） | 频率 | 插损 | 隔离 | 驻波比 | 开关类型 |
|---|---|---|---|---|---|
| 2×4 ～ 2×8 | 0.1 ～ 8.5 GHz | ≤5 ～ 6.5 dB | ≥70 dB | ≤1.5 | 固态 |
| 4×16 ～ 4×32 | 0.1 ～ 8.5 GHz | ≤7 ～ 14 dB | ≥70 ～ 80 dB | ≤1.4 ～ 1.5 | 固态 |
| 8×16 ～ 16×32 | 0.1 ～ 8.5 GHz | ≤14 ～ 17 dB | ≥80 dB | ≤1.4 | 固态 |
| 1×6 ～ 10×10 | 10 MHz ～ 50 GHz | 低 | >90 dB | <1.2:1 | 机械 |
规模、频段、通路数按项目定制。
典型配置与形态
- 开关类型 机械 / 固态
- 矩阵架构 M×N，M≤N，非阻塞全通（non-blocking full access），输入到任意输出
- 规模 从 1×6 到 16×16 / 16×32，按配置
- 形态 桌面型 / 机架式 / 定制；大型可拆分为多 Box 互联
适用场景
卫星通信与组网 · 天线测试 · 仪表端口扩展 · 整机 OTA 测试 · 基站校准 · 单板 FT 测试 · 雷达 · 5G / 无线 · 航空航天 · 微波组件
可定制范围
| 可定制 | 说明 |
|---|---|
| 拓扑与通路数（M×N） | 客户给图（按图集成）或我方定制 |
| 频段与指标分配 | 按验收大纲确定 |
| 开关类型 | 机械 / 固态 |
| 机箱与端口 | 尺寸、连接器类型与位置、前后布局 |
| 控制接口 | LAN |
| 产品功能（可含） | 校准、内置自检（BIT）、内置控制器、温度与电流监控保护 |
交付与验证
- 交付物 整机 + 逐通路测试记录 + 规范文档

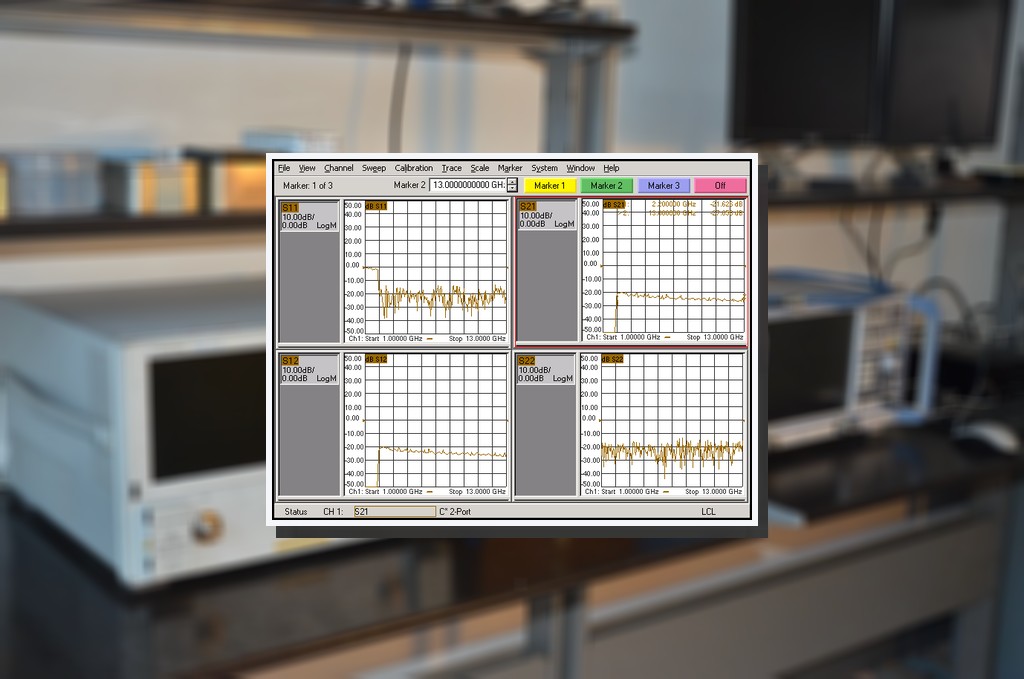

- 验证 矢网（VNA）逐通路 / 逐状态测 S 参数，分场景归档
- 文档 射频原理图、逻辑表、前后端口布局、数据表、测试数据
- 增值服务 长期维修备件（5 年 / 10 年）；现场维护最长约 15 年
交付流程
需求对接 → 方案输出 + 指标报价 → 三维 + 原理图评审 → 元器件采购 → 装配 → 射频零件测试 → 软硬件联调 → 老化 72h 稳定性测试 → 射频整机测试 → 上门现场安装验收 → 售后维保
样机周期 6–8 周。
我们能帮你什么
| 维度 | 常见顾虑 | 我们的做法 |
|---|---|---|
| 进度管理 | 定制项目容易延期 | 成熟流程，按约定周期交付 |
| 资源管理 | 占用内部工程资源 | 从设计到交付整体承接，减少对客户团队的占用 |
| 成本管理 | 一次性项目有隐性成本 | 配置明确、整体报价，无隐藏费用 |
| 支持管理 | 后期维护与备件 | 5 / 10 年技术支持，长期维修备件 |
方案前提
- 被测对象类型与端口数（多端口天线 / 微波器件 / 高速数字差分电缆束等）
- 工作频段与验收指标
- 开关类型取向：速度优先还是低插损优先
执行标准与报价
执行标准 开关矩阵按客户验收大纲及项目适用标准执行，逐通路测试数据随整机交付。
报价 开关矩阵按配置定制，价格取决于频段、通路数（M×N）、开关类型（机械 / 固态）与结构形态等。 具体报价在明确配置后提供，请联系我们的工程师沟通需求。
